附軛鐵一覽表
| 型 號 |
軛鐵規格 |
尺寸 ( ㎜ ) |
數量 |
適用范圍（加熱工件內徑㎜） |
HA-1 |
14 |
20 × 20 |
1 |
Ф30-55 |
15 |
40 × 40 |
1 |
Ф55-85 |
HA-2 |
18 |
50 × 50 |
1 |
Ф70-85 |
19 |
60 × 60 |
1 |
Ф85-100 |
HA-3 |
22 |
70×70 |
1 |
Ф85-115 |
23 |
80×80 |
1 |
Ф115-200 |
備注：加熱內徑超過200mm的工件，我公司將接受用戶預約訂貨，為你特制大功率加熱器。
 三、用途
HA/ZPHA系列軸承加熱器，主要用于對軸承、齒輪、襯套、軸套、直徑環、滑輪、收縮環、連接器等多種類型的金屬件進行加熱，通過加熱使之膨脹，達到過盈裝配的需要。
優點：
1.省錢 節電90％，節油100％，節約廠房占地面積70％
2.省時 工作效率提高4倍以上，操作人員減少60％。
3.可靠
加熱均勻，絕對清潔，有利于提高裝配質量。4.安全 絕無火警危險。
5.環保
無油汽油污染空氣，有利于環境改善和工作人員的身體健康。

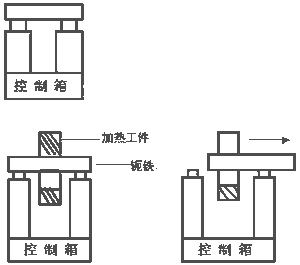

四、結構
HA/ZPHA系列軸承加熱器由主機及控制箱組合一體安裝在一手車上，移動式結構，便于現場施工靈活應用，可拆裝的軛鐵是直接用來穿套軸承或其它加熱工件之用。
五、操作程序
1、將軛鐵放置在主機的端面上。
2、將插頭插入有控制開關的電源插座上。
3、檢查接地線是否良好，通電后用測電筆測試。
4、按動啟動按鈕，主機通電。
5、檢查軛鐵對地應無電壓。
6、按動停止按鈕主機斷電，停止加熱。
7、根據不同規格的軸承或其它工件，選擇不同的軛鐵套上，將此軛鐵
放在主機的頂端面上，應吻合平整。
8、加熱時，應將傳感器插入“傳感插座”，并將傳感器緊貼被加熱工件。
9、當軸承加熱到所需的溫度，將會自動關斷電源或按一下停止開關。
10、停止加熱后，軛鐵向左或向右移動，取下軸承后將軛鐵再放回主機頂端。
11、如果重復使用，不間斷地加熱軸承，只需要將所加工的軸承再套進軛鐵，按一下啟動按鈕即可。
六、注意事項
1、供電電源的接地線必須良好。
2、主機未放置軛鐵前，嚴禁按啟動按鈕開關，否則會損壞儀器或燒毀保險絲。
3、滾珠軸承加熱器溫度切勿超過150℃。否則會引起軸承退火。
4、為了提高加熱效率，根據軸承內孔尺寸選擇相應的軛鐵時，應盡量選橫截面積較大的軛鐵。
5、主機必須平整放置切勿側斜，軛鐵與主機端面須吻合。
6、必須當主機斷電后，方可取軛鐵中的加熱部件。
7、軸承升溫時，孔徑漲量參照下表。
|
